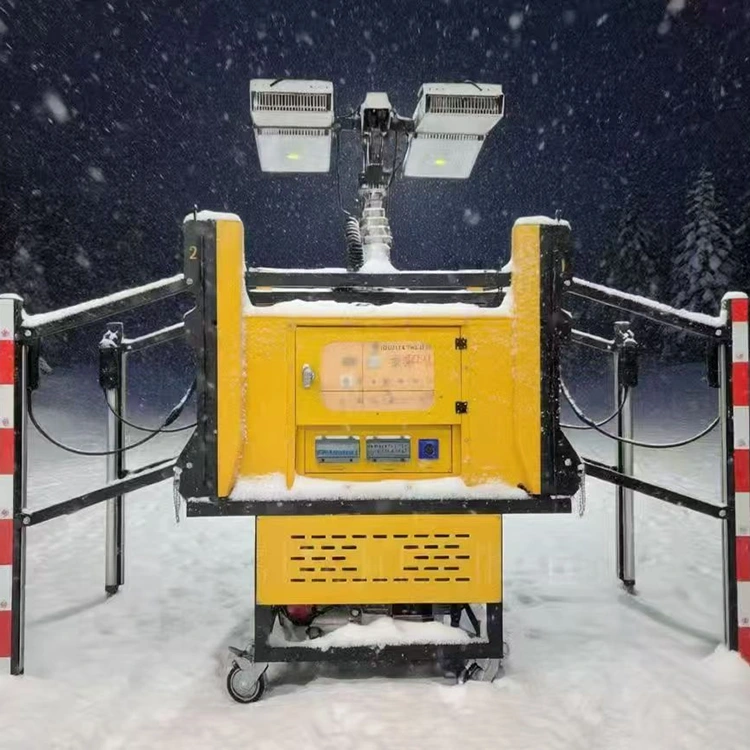

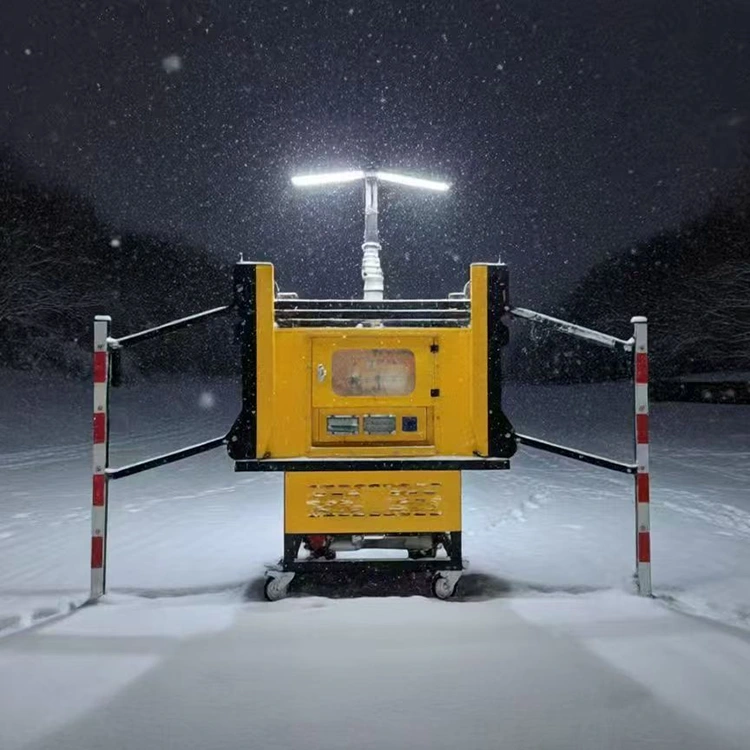

自動積み下ろし移動式照明タワー

自動積み下ろしモバイル照明タワーは、統合された自動積み下ろし構造を備えており、クレーンやフォークリフトなどの補機が不要です。独自の構造のみを使用して、素早く着地、展開、折り畳み、収納することができます。便利な輸送と効率的なオンサイト導入により、人員と準備時間が大幅に削減されます。

主な利点

高速な自己読み込みと展開

自動積み下ろしシステム内蔵

外部の昇降装置は不要です

運搬とセットアップを一人で操作可能

導入時間 ≤ 180 秒

高性能 360° 照明

4×1000W LED高輝度ランプ

360°調整可能な照明範囲

照射範囲は最大120メートル

光束 ≥ 380,000 lm

夜間作業向けの安定した眩しさを軽減した光

強力な屋外適応性

IP67防水ランプヘッド

耐風性はレベル8まで

防塵・耐腐食構造

雨、雪、砂、極端な温度でも動作します

長い実行時間と柔軟な電力

Honda 4ストローク発電機（5～5.5kW）

連続使用時間は最大25時間

デュアル電源モード: 発電機または 220V 主電源

スマートオペレーションシステム

LCDコントロールパネル+ワイヤレスリモコン(≥120m)

マストの高さは最大7.3mまで調整可能

高速リフティング: ≤50s 上昇 / ≤35s ダウン

安全でシンプルな操作インターフェース

技術的パラメータ

1. 定格電圧：AC220V、50Hz

2.ランプヘッド電力: 4×1000W LED光源

3. 照度: ランプヘッドが地面に対して 90° の場合、

照度は光中心から20メートルで6000ルクス以上でなければならない。

50メートルで1000ルクス以上、

120メートルで200ルクス以上。

4. 発電機出力：5～5.5kW

5. 照明タワーの昇降モード: 空気圧

6.最大持ち上げ高さ: 7.3m

7. ランプヘッド保護クラス: IP67

8. 始動モード: 手動始動 + 電気始動

9.連続作業時間: 25 時間

10.持ち上げ時間：上昇≤50秒/下降≤35秒

11. ランプヘッド調整範囲: 垂直 0 ～ 135° / 水平 0 ～ 360°

12. 発電機セット: ホンダ、4 ストローク、空冷

13.排気量: 389CC

14.燃料消費量: 1.7L/h;燃料タンク容量: 45L

15. 発電機出力電圧: AC 220V、50Hz

16.総重量: 600KG

7.全体の寸法:

展開時: ≤ 2500×1500×7300mm

収納時：≤ 1800×1400×2500mm

18. ガードレールライト電力: 2×28W

19. タワーの積み込みおよび積み下ろし時間: ≤ 180 秒

20. 照明範囲半径: 120m

21. ランプヘッドのスイッチとポールの持ち上げは、LCD ディスプレイとワイヤレスリモコンで制御できます。リモコン距離＞120m。

パフォーマンスの特徴

1. 自動ロードおよびアンロード移動式照明タワーのメインハウジングにはロック構造が装備されており、すべての内部コンポーネントを保護するために粉体塗装で仕上げられています。インテリジェントなエンジン管理モジュールは、エンジンの包括的な監視と効果的な保護を提供し、日常のメンテナンスを容易にします。底部には上下に折りたたみ可能な移動キャスターを4個搭載しており、フレキシブルな移動が可能です。

2. メイン照明には1000W LED光源を4個採用し、遠距離と近距離のバランスのとれた高輝度と広いカバー範囲を実現します。光源寿命は10,000時間を超えており、屋外の大規模作業照明に最適です。

3. タワーには、耐食性に優れた硬質陽極酸化表面処理を施した 6063 アルミニウム合金製の空気圧昇降マストが取り付けられており、最大昇降高は 7.3 メートルです。 4 つのランプ ヘッドは、0° ～ 135° の電動垂直反転と 360° の水平角度調整をサポートし、照明半径 120 メートル以上でサイト全体をカバーします。

4. 発電機セットにより電力を供給され、燃料タンクが満タンの場合、ユニットは 25 時間連続稼働できます。地方電力が利用できる場合は、220V AC 主電源に接続して長期照明を行うこともできます。

5. 一体化したビジュアル操作パネルと手動制御スイッチを装備し、簡単、安全、確実な操作を実現します。

6. コンパクトな全体構造と安定した性能を備えたタワーには、4 本の逆電動プッシュロッド支持脚が装備されており、本体を一体的に 1000 mm 以上持ち上げることができます。平坦でない建設現場でも安定したバランスの取れたサポートを提供し、過酷な環境や気象条件下でも正常に動作し、レベル 8 の耐風性レベルに達します。

7. 最適化された構造設計により、移動や輸送が容易になります。人間化された設計コンセプトを反映し、ピックアップ トラックの荷台への電動セルフ積み下ろしをサポートします。

8. ランプヘッドの全光束: ≥380,000 lm;騒音レベル: 通常の運転では、エンジン周囲 7 メートルで測定した運転騒音は 62 dB 以下です。

9.本体周囲に28Wガードレールライトを2個搭載しており、防水・防塵性能に優れています。

適用範囲

この自動ロードおよびアンロード移動式照明タワーは、幅広いシナリオに適しており、複数の分野での大面積、高輝度照明の需要に応えます。さまざまな大規模な建設作業、鉱山作業、現場調査、工場拡張プロジェクトに適用でき、夜間や暗い場所での広範囲の作業に十分な照明を提供し、建設効率と作業の安全性を確保します。

一方で、緊急救助活動には欠かせない照明装置としても機能します。電力・通信・道路施設の保守・応急修理、突発事故の現場対応、水防・水防、災害救助・救援など幅広く活用されています。安定した大面積の非常照明を提供し、救急チームが救助活動を実施し、危険に効率的に対処するのをサポートします。
